Richtspanner/mit Kreuzgriff, b1=40mm | 40 mm | 17000169001
Go to homepage
€0.00*

Richtspanner/mit Kreuzgriff, b1=40mm

€384.60*

Prices excl. tax plus shipping costs

Breite b1
Product number: 17000169001
All versions

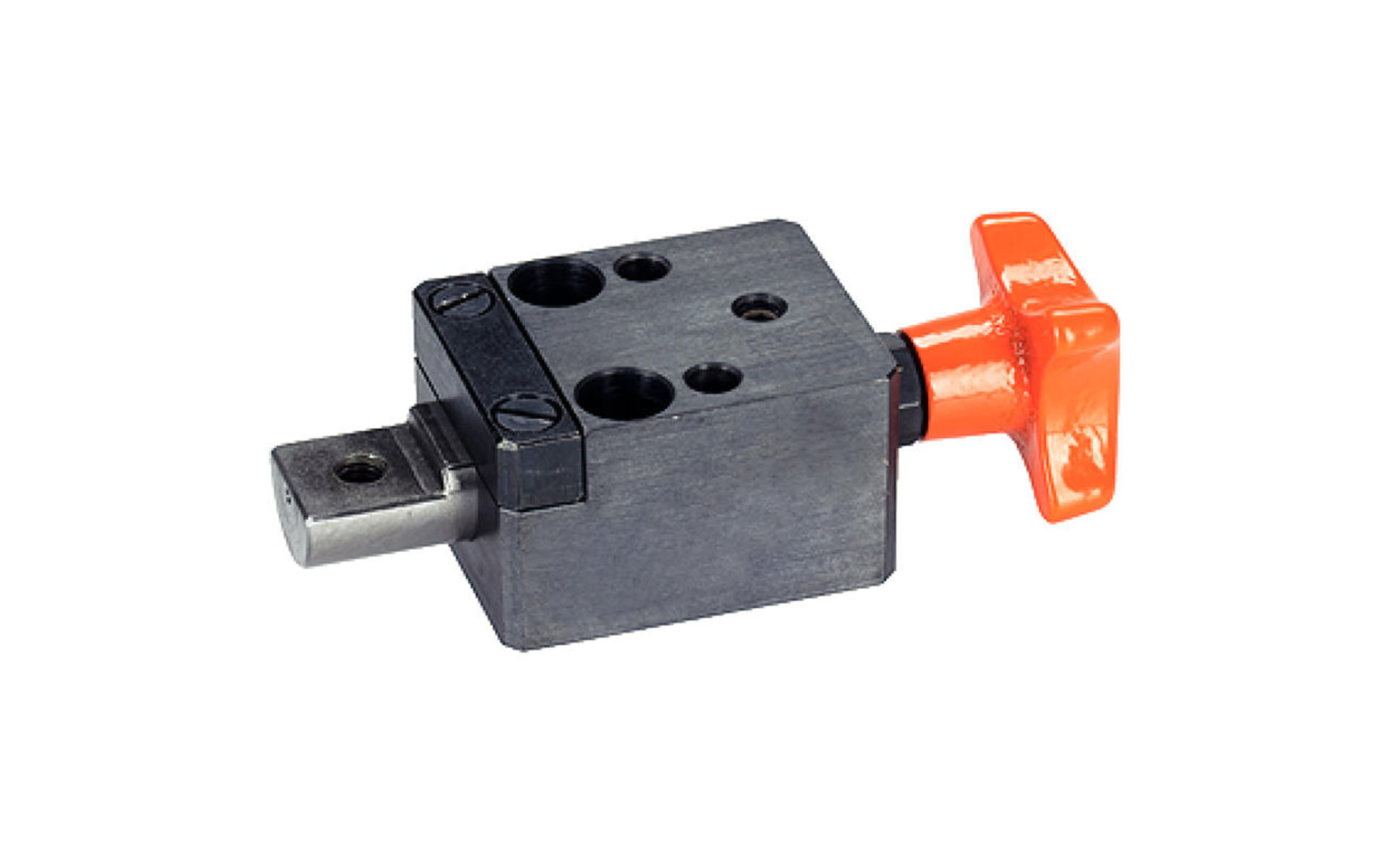

Product information "Richtspanner/mit Kreuzgriff, b1=40mm"

Zum gleichzeitigen Positionieren und Spannen von Werkstücken. Der Spanner ist ein beidseitig montierbares Präzisionselement. Das werkstückangepasste Spann- und Aufnahmeteil wird am zylindrischen Träger angeschraubt. Spann- und Aufnahmeteile fertigt der Anwender nach den jeweiligen Anforderungen.

Werkstoff

Griff

  • Grauguss GG DIN 6335, orange kunststoffbeschichtet

Spanner

  • Stahl, einsatzgehärtet, brüniert, geschliffen
Gewicht (g): 505
Hersteller: Halder
X-Line: 1
b1 (mm): 40
b2 (+/-0.05) (mm): 27
d1 (H7, g5) (mm): 18
d2: M6
d3 (mm): 40
h1 (mm): 29,8
h2 (mm): 14,9
h3 (mm): 16,9
l1 (mm): 50
l2 (mm): 19
l3 (mm): 9
l4 (mm): 8
l6 (mm): 33
l7 (mm): 17
l8 (mm): 28
Material: Stahl
