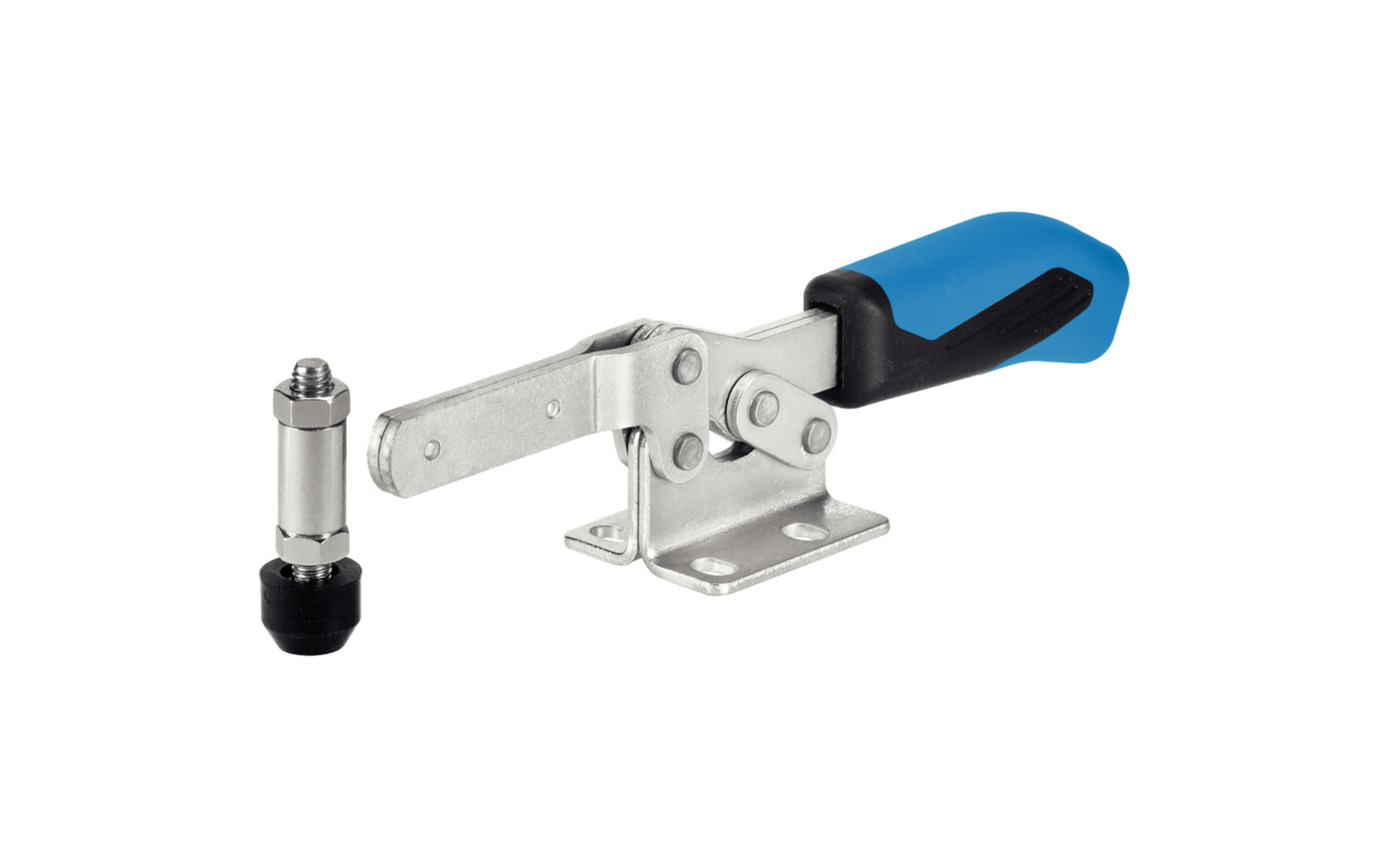

Waagrechtspanner, mit waagrechtem Fuß und massivem Haltearm, Nenngröße=3 / Stahl

From €34.10*

Nenngröße

Product number: 17000265001

Product information "Waagrechtspanner, mit waagrechtem Fuß und massivem Haltearm, Nenngröße=3 / Stahl"

Die optimalen Kraft- und Bewegungsverhältnisse und die leichte Handhabung zeichnen die Kniehebelspanner aus und ermöglichen eine vielseitige Anwendung in vielen Bereichen.

Die Kniehebelspanner werden z. B. in der Metallindustrie zum Spannen beim Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren oder in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen eingesetzt.

Das Kniehebelprinzip des Schnellspanners ermöglicht eine weite und schnelle Öffnung des Spanners. Im entspannten Zustand ist eine völlige Freilegung und ungehinderte Entnahme des Werkstückes gewährleistet. Die hohe Übersetzung bringt bei geringer Handkraft hohe Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners während der Bearbeitung.

Die Kniehebelspanner werden aus hochwertigen Komponenten gefertigt und sind für einen wartungsfreien Dauereinsatz ausgelegt.

Ein ölbeständiger ergonomischer 2-Komponenten-Handgriff, mit griffiger, weicher Oberfläche und großer Handauflage, ermöglicht einen hohen Bedienkomfort.

Werkstoff

Spanner

Stahl, galvanisch verzinkt, passiviert

Niete

Rostfreier Stahl

Griff

Kunststoff

Andrückschraube

Stahl, vergütet, galvanisch verzinkt

Andrückkappe

Gummi, schwarz

Montage

Die Andrückschraube muss in der gewünschten Position an den Haltearm angeschweist werden.

Alpha (°):	90
CAD:	1
F1 (kN):	1
Gewicht (g):	196
Hersteller:	Halder
Nenngröße:	3
Temperatur max. (°C):	80
Temperatur min. (°C):	-10
X-Line:	1
b1 (mm):	42
b2 (mm):	5
b3 (mm):	19,5-29,5
b4 (mm):	28,5
d1 (mm):	5,6
d2 (mm):	5,6
d3:	M6 x 35
h1 (mm):	45
h2 (mm):	66
h3 (mm):	24
h4 (mm):	13
h5 max. (mm):	7,5
h5 min. (mm):	-2
l1 (mm):	161
l2 (mm):	63
l3 (mm):	24
l4 (mm):	35
l5 (mm):	38
l6 (mm):	6
l7 (mm):	26
l8 (mm):	13
Material:	Stainless steel, Stahl, Sonstiger Kunststoff, Gummi
