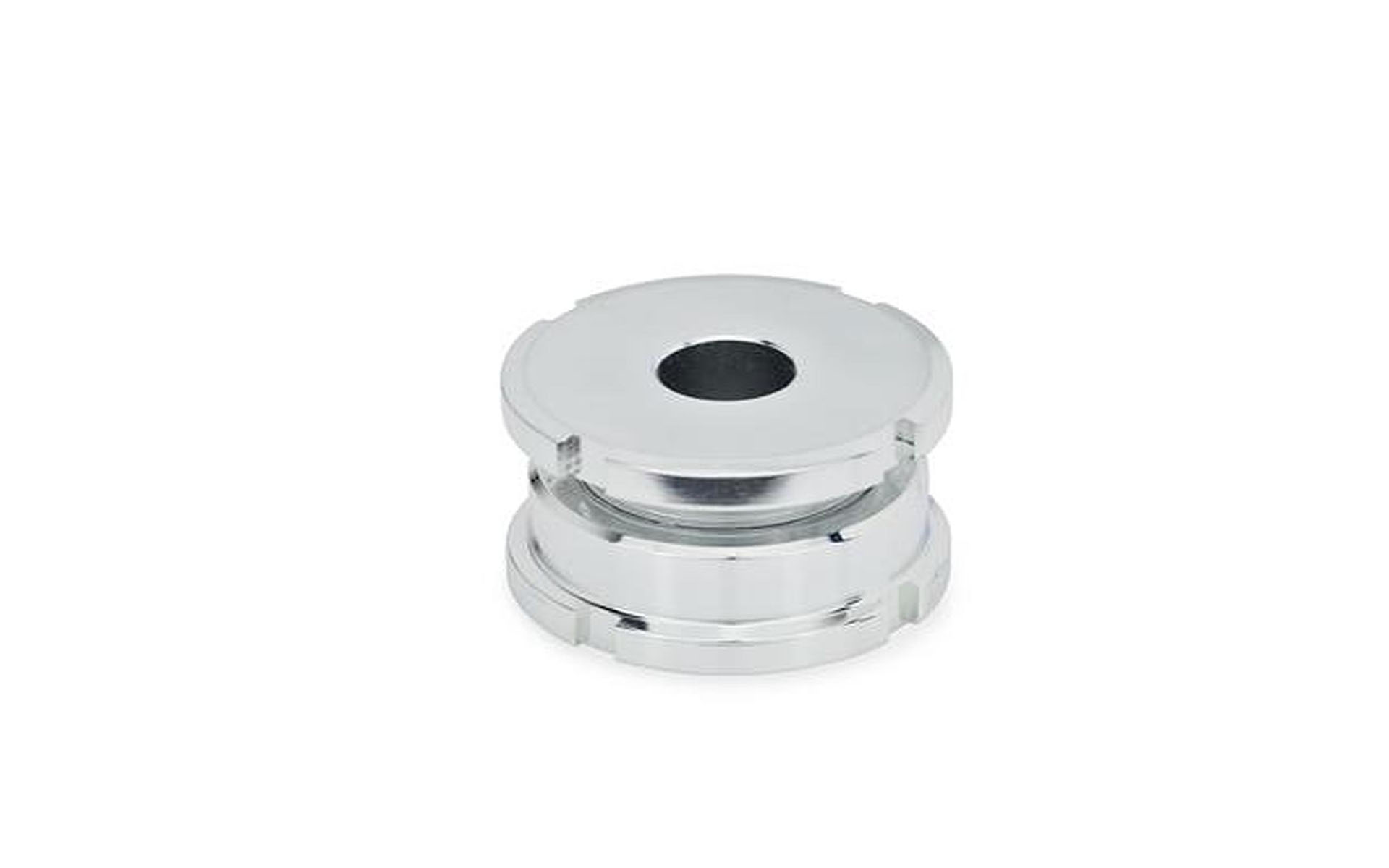

Ausgleich-Elemente, niedrige Ausführung, Stahl
Produktinformationen "Ausgleich-Elemente, niedrige Ausführung, Stahl"
Ausgleich-Elemente werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
| F2 (kN): | 30,7 |
|---|---|
| Form: | A, ohne Kontermutter |
| Hersteller: | Ganter |
| Statische Belastbarkeit F1 (kN): | 40 |
| X-Line: | 1 |
| d1 (mm): | 25 |
| d2 (mm): | 6,6 |
| d3: | M 15 x 1 |
| für Schraube: | M 6 |
| h1 (mm): | 20 |
| h2 (mm): | 19 |
| h3 (mm): | 4 |
| Werkstoff: | Stahl |
