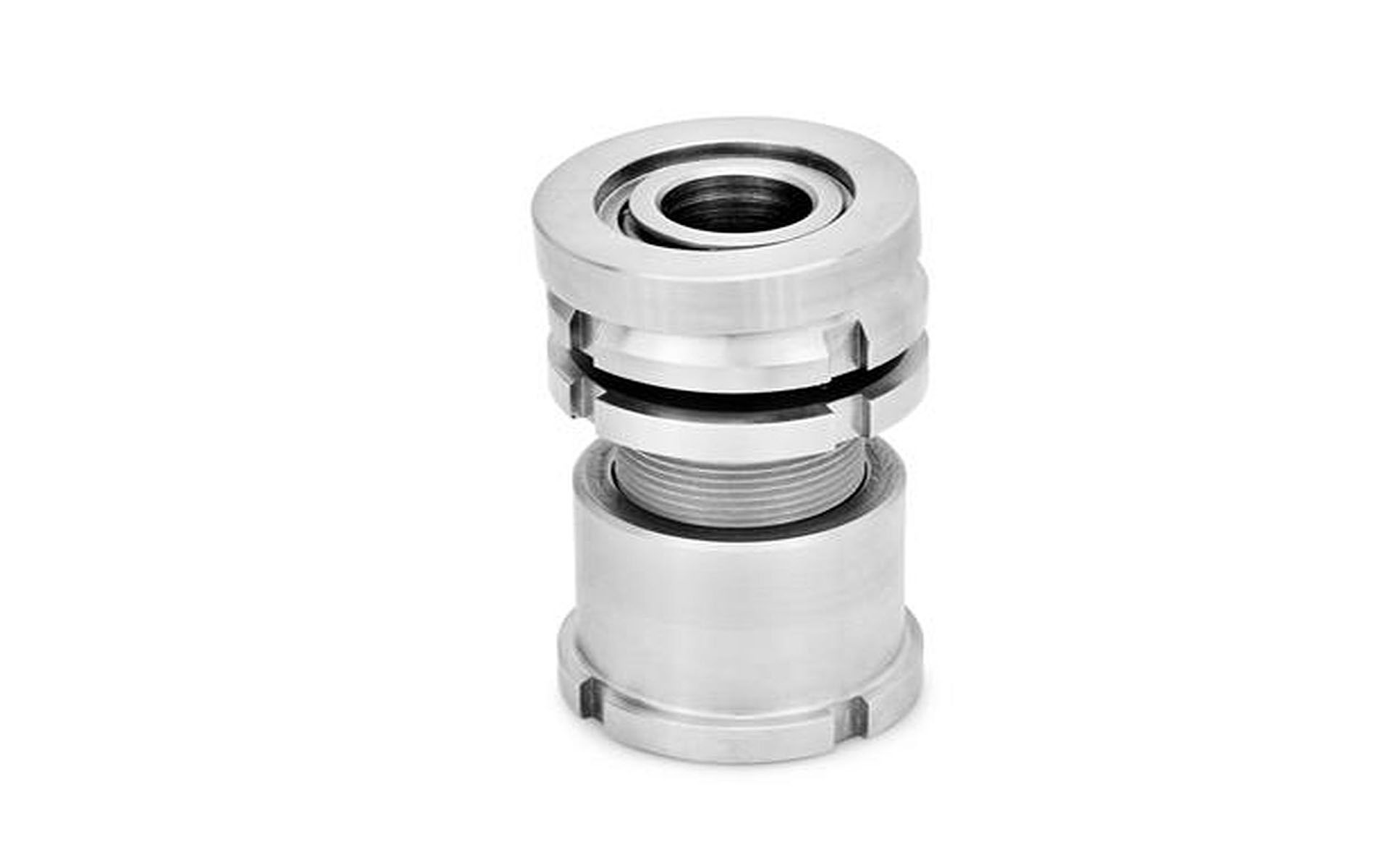

Edelstahl-Ausgleich-Elemente mit Kugelscheibe, mit Kontermutter
Produktinformationen "Edelstahl-Ausgleich-Elemente mit Kugelscheibe, mit Kontermutter"
Edelstahl-Ausgleich-Elemente werden zum Nivellieren, Justieren und Verbinden eingesetzt.
Die Kugelscheibe ermöglicht eine exakte Montage bei nicht parallelen Auflageflächen bis zu einem Neigungswinkel von ˜ 4°.
Die Elemente bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich.
Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
| Hersteller: | Ganter |
|---|---|
| Statische Belastbarkeit F (kN): | 27,1 |
| Statische Belastbarkeit F2 (kN): | 20,26 |
| X-Line: | 1 |
| d1 (mm): | 25 |
| d2 (mm): | 6,6 |
| d3: | M 15 x 1 |
| für Schraube: | M 6 |
| h1 (mm): | 27 |
| h2 (mm): | 50 |
| h3 (mm): | 4, 10 |
| Werkstoff: | Edelstahl |
