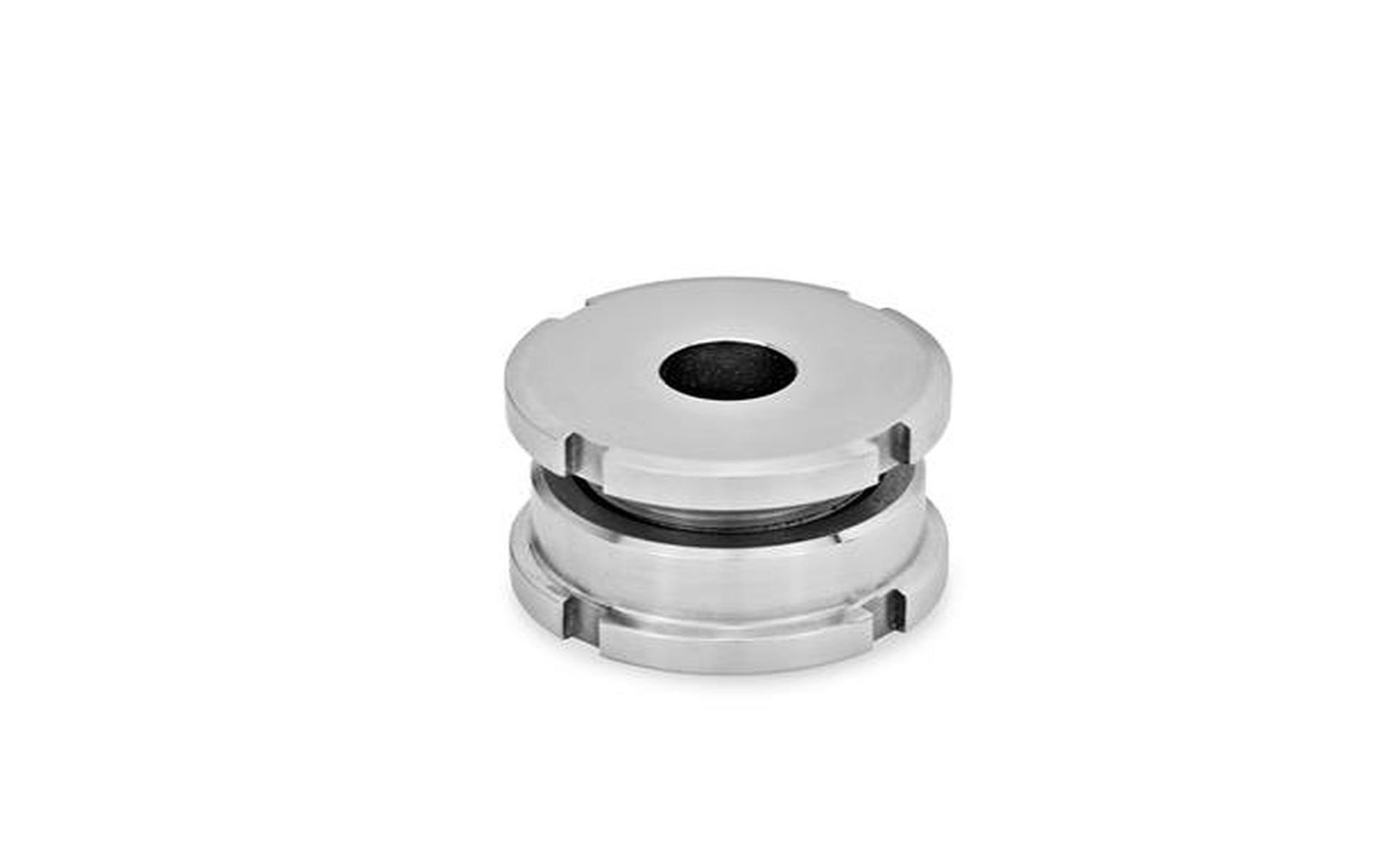

Edelstahl-Ausgleich-Elemente, niedrige Ausführung
Produktinformationen "Edelstahl-Ausgleich-Elemente, niedrige Ausführung"
Edelstahl-Ausgleich-Elemente werden zum Nivellieren, Justieren und Verbinden eingesetzt, wenn kleine Bauhöhen gegeben sind. Sie bestehen aus einem Schrauben-Oberteil und einem Muttern-Unterteil. Über ein Feingewinde ist eine stufenlose und präzise Einstellung, sowie Nachstellung mittels Hakenschlüssel DIN 1810 möglich. Ein Sicherungsring dient als Höhenbegrenzung für die max. Verstellhöhe.
| Form: | A, ohne Kontermutter |
|---|---|
| Hersteller: | Ganter |
| X-Line: | 1 |
| a (mm): | 20,2 |
| d1 (mm): | 25 |
| d2 (mm): | 6,6 |
| d3: | M 15 x 1 |
| für Schraube: | M 6 |
| h1 (mm): | 20 |
| h2 (mm): | 19 |
| h3 (mm): | 4 |
| Werkstoff: | Edelstahl |
