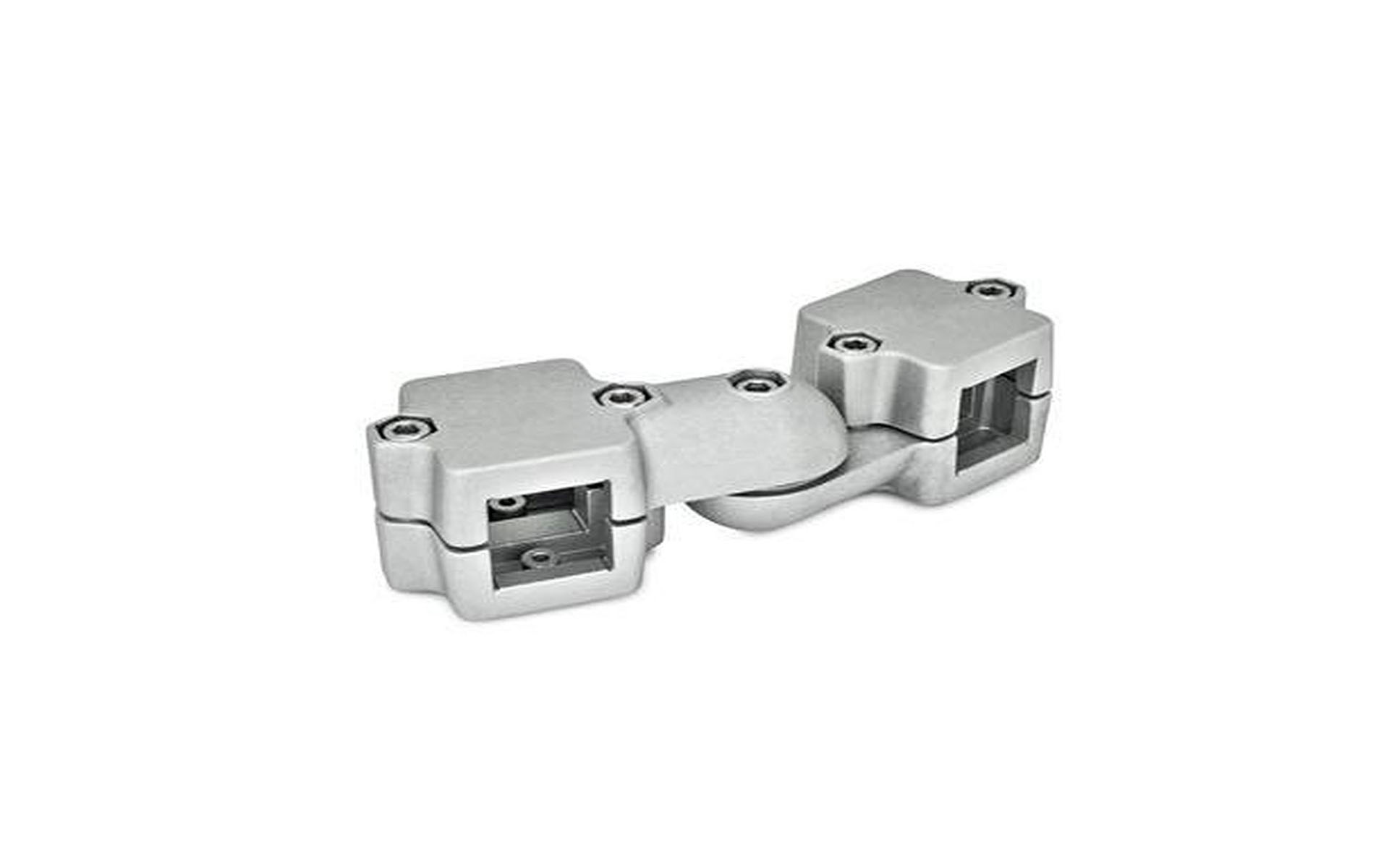

Gelenk-Klemmverbinder, zweiteilige Klemmstücke
Produktnummer:
08000211055
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Gelenk-Klemmverbinder, zweiteilige Klemmstücke"
Die Gelenk-Klemmverbinder bestehen aus zwei Laschen-Klemmverbindern.
Die Klemmbohrungen der Gelenk-Klemmverbinder sind unbearbeitet und ausgelegt für Konstruktionsrohre DIN 2391, DIN 2395 und 2462.
Die Laschen-Klemmverbinder haben die gleiche Laschenbreite „b“, so können alle Bohrungen „d1/s1" und „d2/s2“ beliebig kombiniert werden.
Die Klemmschrauben sind in der Standardausführung Zylinderschrauben mit Innensechskant DIN 912. Sie können durch Klemmhebelsets ersetzt werden (Bestellbezeichnung siehe Maßtabelle).
| B (mm): | 65 |
|---|---|
| Form: | S, Verstellung stufenlos |
| Hersteller: | Ganter |
| Klemmverbinder: | 2, mit 5 Edelstahl-Klemmschrauben DIN 912 |
| Oberfläche: | BL |
| X-Line: | 1 |
| d1 (mm): | B 48 |
| d2 (mm): | B 48 |
| d3: | M 10 |
| d4 (mm): | M 10 |
| k (mm): | 76 |
| l1 (mm): | 268 |
| l2 (mm): | 70 |
| m (mm): | 85 |
