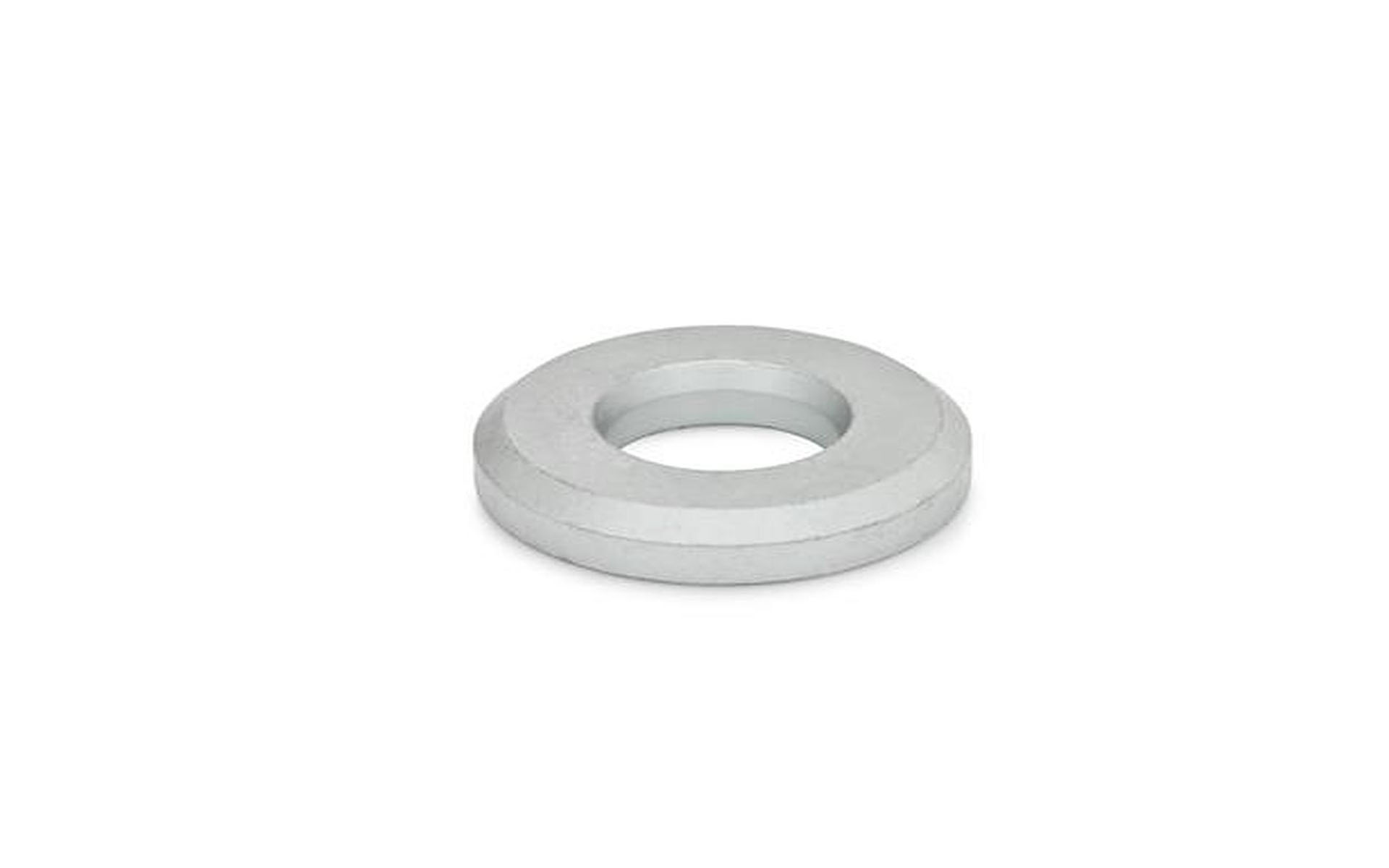

Hochfeste Unterlegscheiben, niedrige Form
Sofort verfügbar, Lieferzeit: 1-3 Tage
Die Unterlegscheibe hat generell einen großen Einfluss auf die Güte einer Schraubvebindung.
Mit Unterlegscheiben lassen sich hochfest vorgespannte Schraubverbindungen erzielen. Eine hohe Restklemmkraft verhindert die Gefahr des „Lockerns“ erheblich. Bei gegebener Vorspannkraft kann eine dünnere Schraube verwendet werden.
Damit ergibt sich ein besseres Verhältnis von Klemmlänge zum Schraubendurchmesser, welches dem Versagen entgegenwirkt. Die vergütete, glatte Schraubenkopf- / Mutternauflage gewährleistet niedrige und gleichmäßige Reibfaktoren auch bei mehrmaligem Lösen und Anziehen. Unterlegscheiben eignen sich nur für Maschinenbauschrauben der Festigkeitsklassen 8.8 / 10.9 / 12.9, nicht für Stahlbauschrauben DIN 6914.
| CAD: | 1 |
|---|---|
| Hersteller: | Ganter |
| Norm: | nicht angegeben |
| Oberfläche: | BT, brüniert |
| X-Line: | 1 |
| d1 (mm): | 8,4 |
| d2 (mm): | 16 |
| d3 (mm): | 9,5 |
| f (mm): | 0,75 |
| für Schraube: | M 8 |
| s (mm): | 2,5 |
