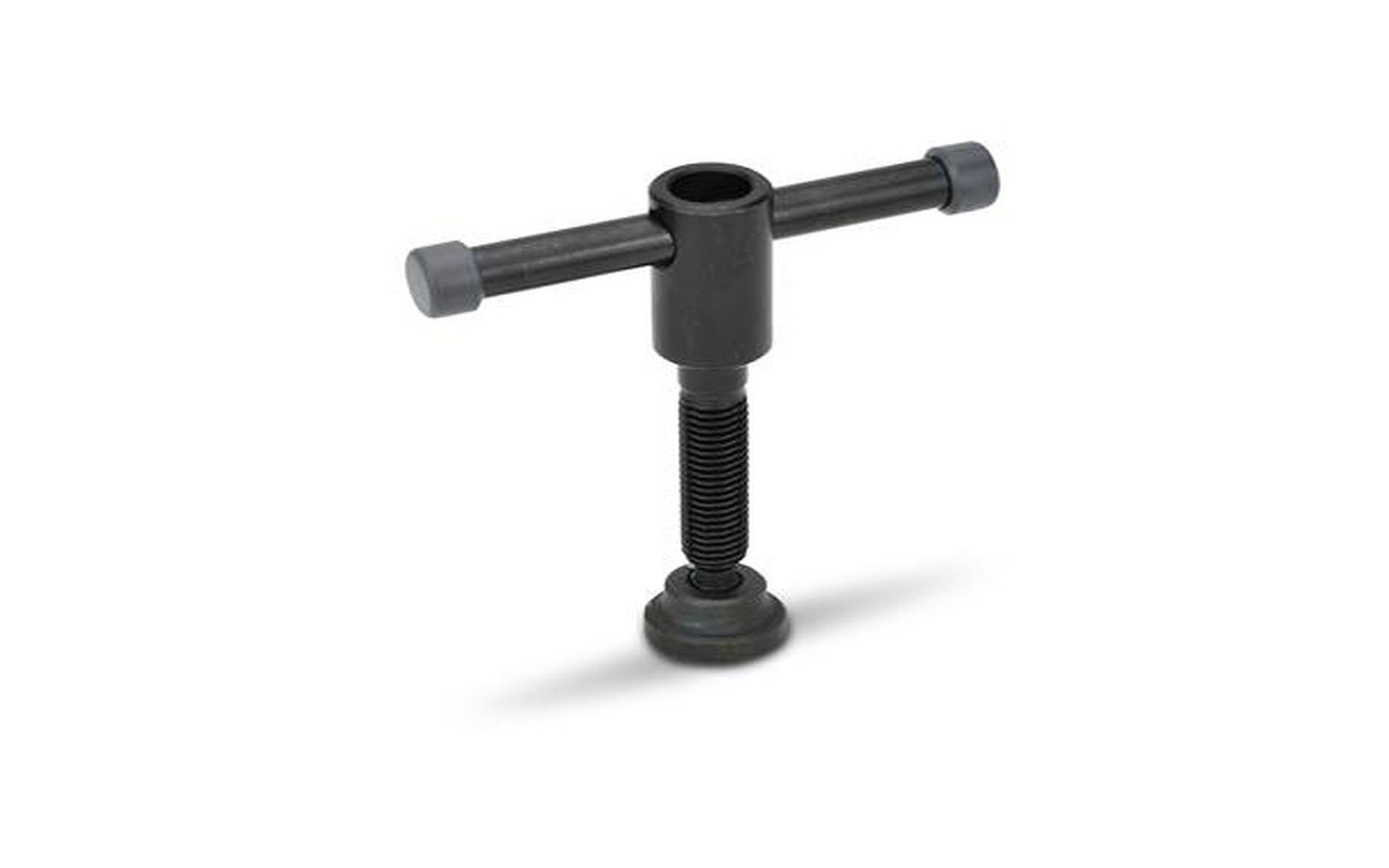

Knebelschrauben, mit losem Knebel
Sofort verfügbar, Lieferzeit: 1-3 Tage
Der Druckzapfen der Knebelschrauben DIN 6306 ist so ausgebildet, dass er sowohl direkt als auch in Verbindung mit einem Druckstück zum Spannen verwendet werden kann.
Durch den Sprengring des Druckstückes wird eine sehr einfache und schnelle Verbindung zwischen Schraube und Druckstück hergestellt.
Anstelle DIN 6311 kann auch ein Druckstück verwendet werden. In diesem Falle sind Knebelschraube und Druckstück getrennt zu bestellen. Der verschiebbare Knebel wird durch die Druckfeder wird er in jeder Lage festgehalten.
Die Endkappen aus Kunststoff begrenzen den Verschiebeweg. Sie werden formschlüssig aufgepresst und können unmontiert geliefert werden, wenn die Einzelteile galvanisch behandelt werden sollen.
Das amtliche Normblatt sieht an dieser Stelle Ringe aus Stahl vor.
| Form: | D, ohne Druckstück |
|---|---|
| Hersteller: | Ganter |
| Norm: | DIN 6306 |
| X-Line: | 1 |
| d1: | M 10 |
| d2 (mm): | 18 |
| d3 (mm): | 8 |
| d4 (mm): | 8 |
| l1 (mm): | 40 |
| l2 (mm): | 32 |
| l3 (mm): | 80 |
| l4 (mm): | 10 |
| l5 (mm): | 3,6 |
| z (mm): | 8,2 |
