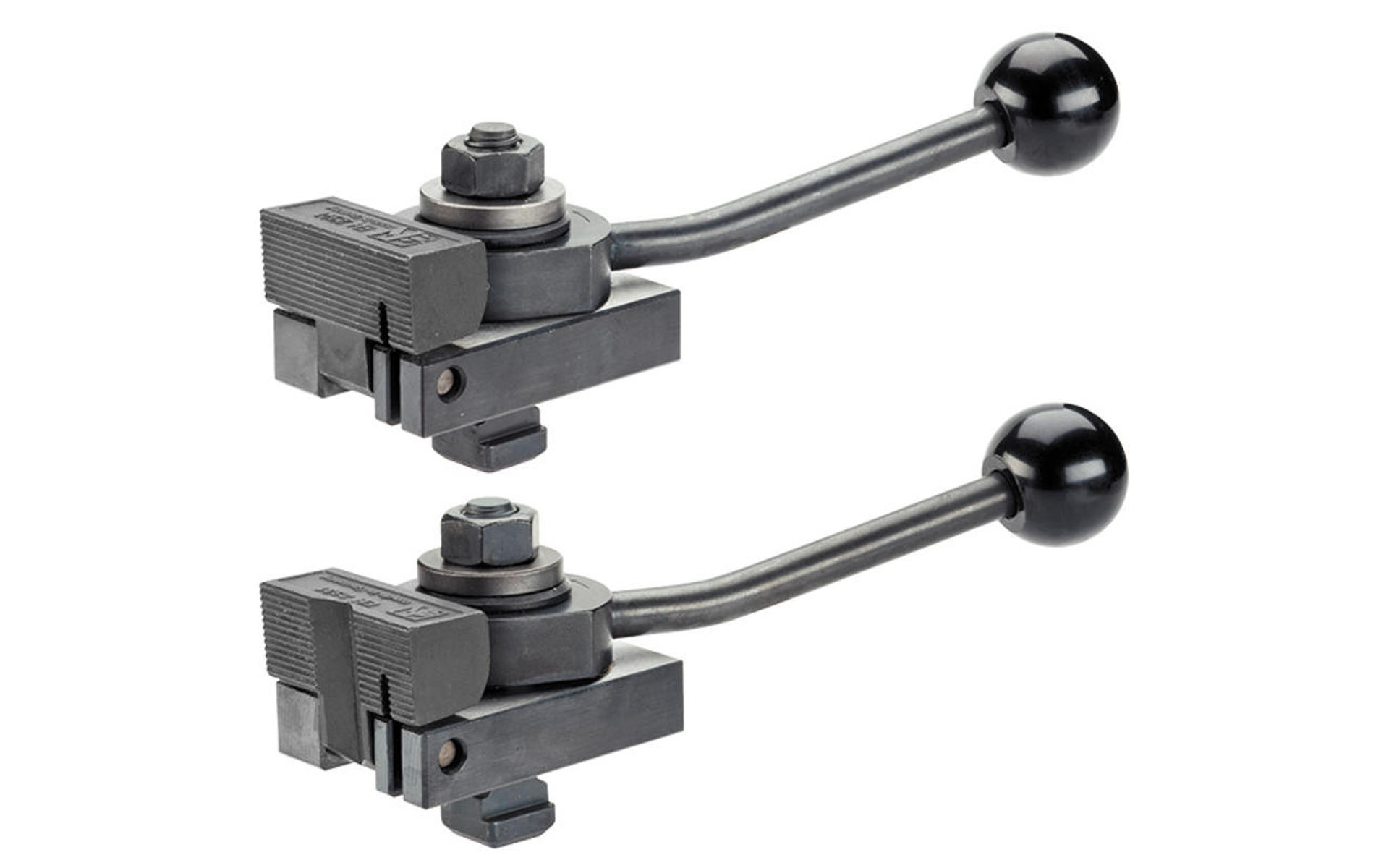

Niederzugspanner, mit gekröpftem Spannhebel/mit ebener Spannbacke, Spannrichtung links, Nutennennmaß=10mm / d1=M8
Produktinformationen "Niederzugspanner, mit gekröpftem Spannhebel/mit ebener Spannbacke, Spannrichtung links, Nutennennmaß=10mm / d1=M8"
Das Schnellspannelement drückt das Werkstück gleichzeitig an Festanschläge und auf Auflagen. Die flache Bauweise ermöglicht eine ganzflächige Bearbeitung von Werkstücken. In Verbindung mit Anschlagstück EH 23280. kann eine spezielle Spannvorrichtung ersetzt werden.
Werkstoff
- Stahl, einsatzgehärtet, brüniert
| B (mm): | 32 |
|---|---|
| Gewicht (g): | 262 |
| Hersteller: | Halder |
| Nutennennmaß (mm): | 10 |
| Spannkraft max. (kN): | 3,5 |
| X-Line: | 1 |
| a (mm): | 9,6 |
| d1: | M8 |
| d2 (mm): | 8,4 |
| h1 (mm): | 20 |
| h2 (mm): | 30 |
| h3 (mm): | 8 |
| h4 (mm): | 40 |
| h5 (mm): | 12,6 |
| l1 (mm): | 132 |
| l2 (mm): | 50 |
| l3 (mm): | 32 |
| s (mm): | 3 |
| Werkstoff: | Stahl |
