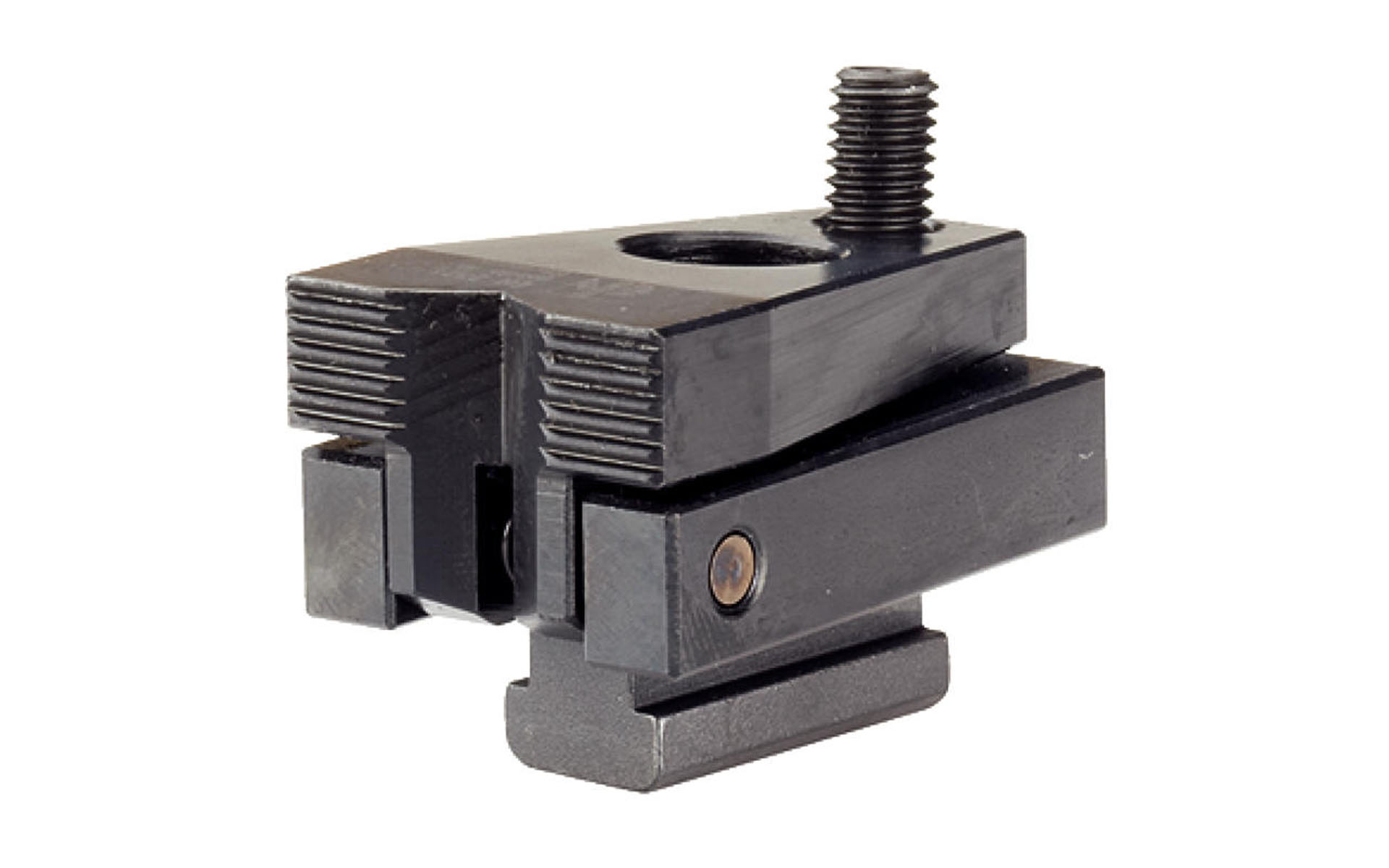

Niederzugspanner, ohne Hebel/mit Prismen- Spannbacke, Nutennennmaß=10mm / d1=M8
Produktinformationen "Niederzugspanner, ohne Hebel/mit Prismen- Spannbacke, Nutennennmaß=10mm / d1=M8"
Durch Anziehen der Kugeldruckschraube wird das Werkstück gleichzeitig an Festanschläge und auf Auflagen niedergezogen. Das günstige Hebelverhältnis ermöglicht hohe horizontale Spannkräfte. Mit Muttern für T-Nuten (DIN 508) auch in anderen Nutennennmaßen einsetzbar.
Werkstoff
- Stahl, einsatzgehärtet, brüniert, geschliffen
| Anzugsdrehmoment (Nm): | 3 |
|---|---|
| B (mm): | 32 |
| CAD: | 1 |
| Gewicht (g): | 266 |
| Hersteller: | Halder |
| Nutennennmaß (mm): | 10 |
| Spannkraft (kN): | 7 |
| X-Line: | 1 |
| d1: | M8 |
| d2 (mm): | 8,4 |
| h1 (mm): | 24 |
| h2 (mm): | 20 |
| h3 (mm): | 8 |
| l1 (mm): | 52 |
| l2 (mm): | 28 |
| s (mm): | 3 |
| Werkstoff: | Stahl |
