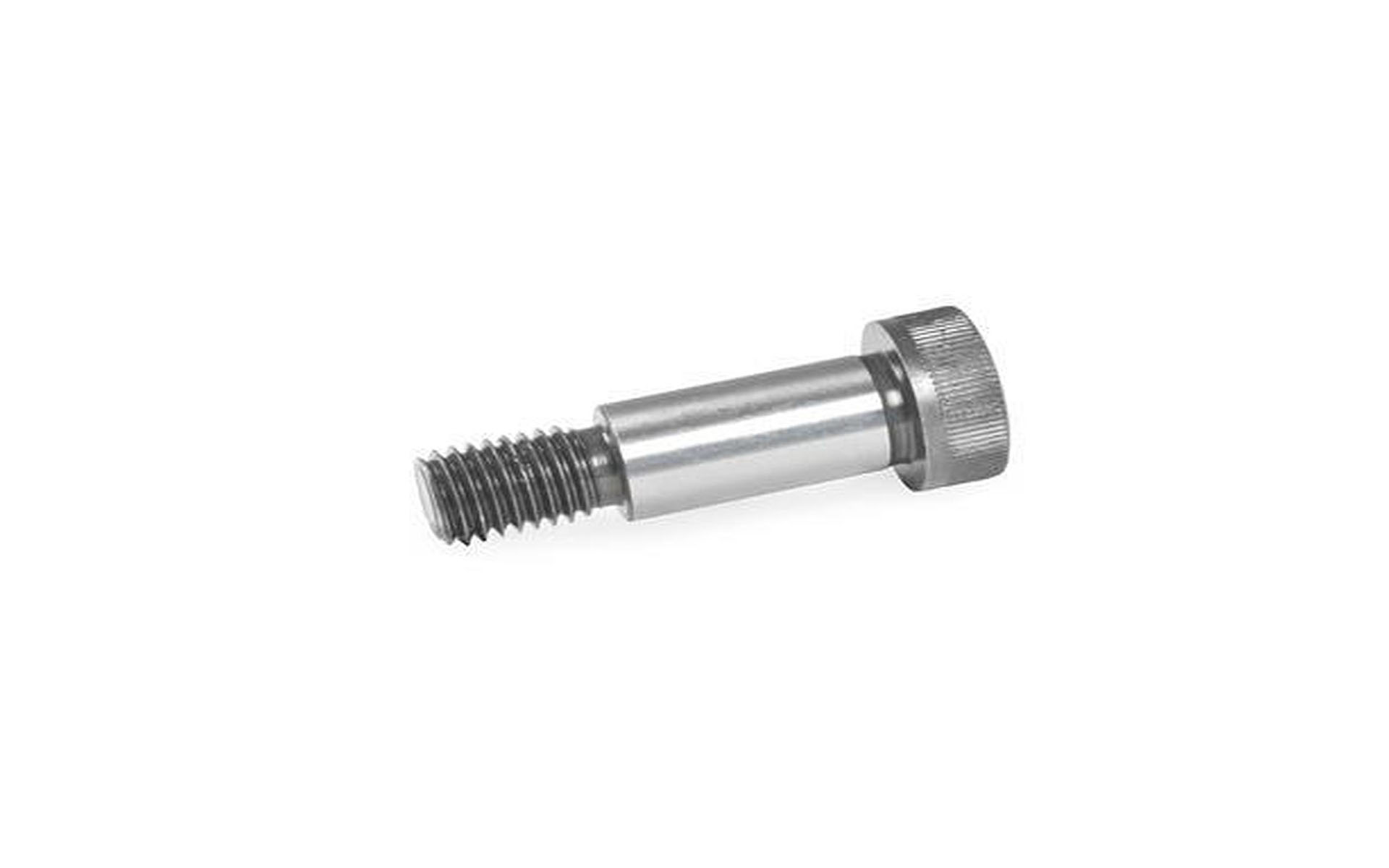

Passschrauben
ISO 7379
Produktnummer:
03000013070
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Passschrauben"
Passschrauben ISO 7379 sind kostensparende Konstruktionselemente für vielfältige Anwendungen.
Das größtmögliche Anzugsmoment darf sich dabei nicht an der Festigkeitsklasse 12.9 orientieren, sondern es wird begrenzt durch die verhältnismäßig kleinen Auflageflächen (Schultern) an den Einstichen beim Übergang von d1 auf d2 und d1 auf d3. Normabweichung:
- keine Angaben zur Konzentrizität 2 IT 13 und 2 IT 10
- keine Kennzeichnung der Festigkeitsklasse
- das amtliche ISO-Normblatt nennt folgende Abmessungen für d1 - d2: 6,5-M5 / 13-M10 / 25-M20
- die Abmessungen 4-M3 und 5-M4 sind im amtlichen ISO-Normblatt nicht enthalten
| Hersteller: | Ganter |
|---|---|
| Norm: | ISO 7379 |
| SW (mm): | 2 |
| X-Line: | 1 |
| d1 (mm): | 4 |
| d2: | M 3 |
| d3 (mm): | 7 |
| l1 (mm): | 4 |
| l2 (mm): | 7 |
| l3 (mm): | 3 |
