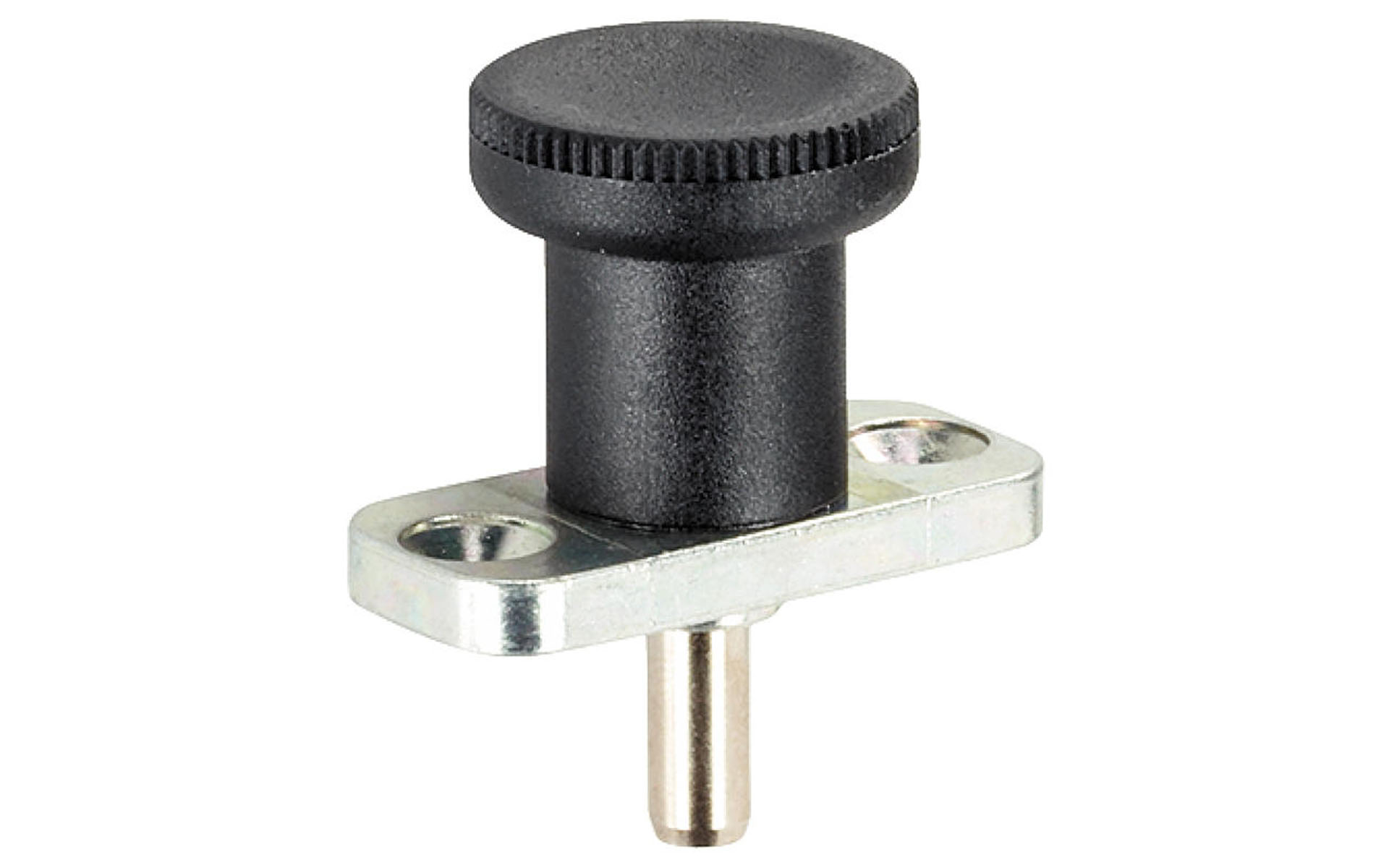

Rastbolzen, mit Anschraubflansch/mit Arretierung, d1=8mm / l2=8mm / Edelstahl
Produktnummer:
05000232003
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Rastbolzen, mit Anschraubflansch/mit Arretierung, d1=8mm / l2=8mm / Edelstahl"
Rastbolzen werden bei Indexierbohrungen eingesetzt.
Sie eignen sich zur Befestigung an dünnwandigen Teilen.
Diese Rastbolzen zeichnen sich durch ihre kleinen Baumaße aus.
Werkstoff
Flanschteil
- Zink-Druckguss, galvanisch verzinkt
Raststift
- Rostfreier Stahl 1.4305, vernickelt
Knopf
- Thermoplast PA 6, schwarz, matt
Bedienung
Bei der Ausführung mit Arretierung wird der Knopf herausgezogen und um 90° gedreht.
Hinweise
Knopf nicht demontierbar.
| F1 (N): | 15,5 |
|---|---|
| F2 (N): | 28 |
| Gewicht (g): | 60 |
| Hersteller: | Halder |
| Temperatur max. (°C): | 80 |
| Temperatur min. (°C): | -30 |
| X-Line: | 1 |
| b1 (mm): | 46 |
| b2 (mm): | 20 |
| d1 (-0.02, -0.04) (mm): | 8 |
| d2 (-0.02, -0.1) (mm): | 12 |
| d3 (mm): | 31 |
| d4 (mm): | 5,3 |
| d5 (mm): | 10,4 |
| k (mm): | 34 |
| l1 (mm): | 44 |
| l2 (mm): | 8 |
| l3 (-0.15) (mm): | 2,5 |
| l4 (mm): | 5,5 |
| s (mm): | 8 |
| Werkstoff: | Edelstahl, Thermoplast, Zinkdruckguss |
