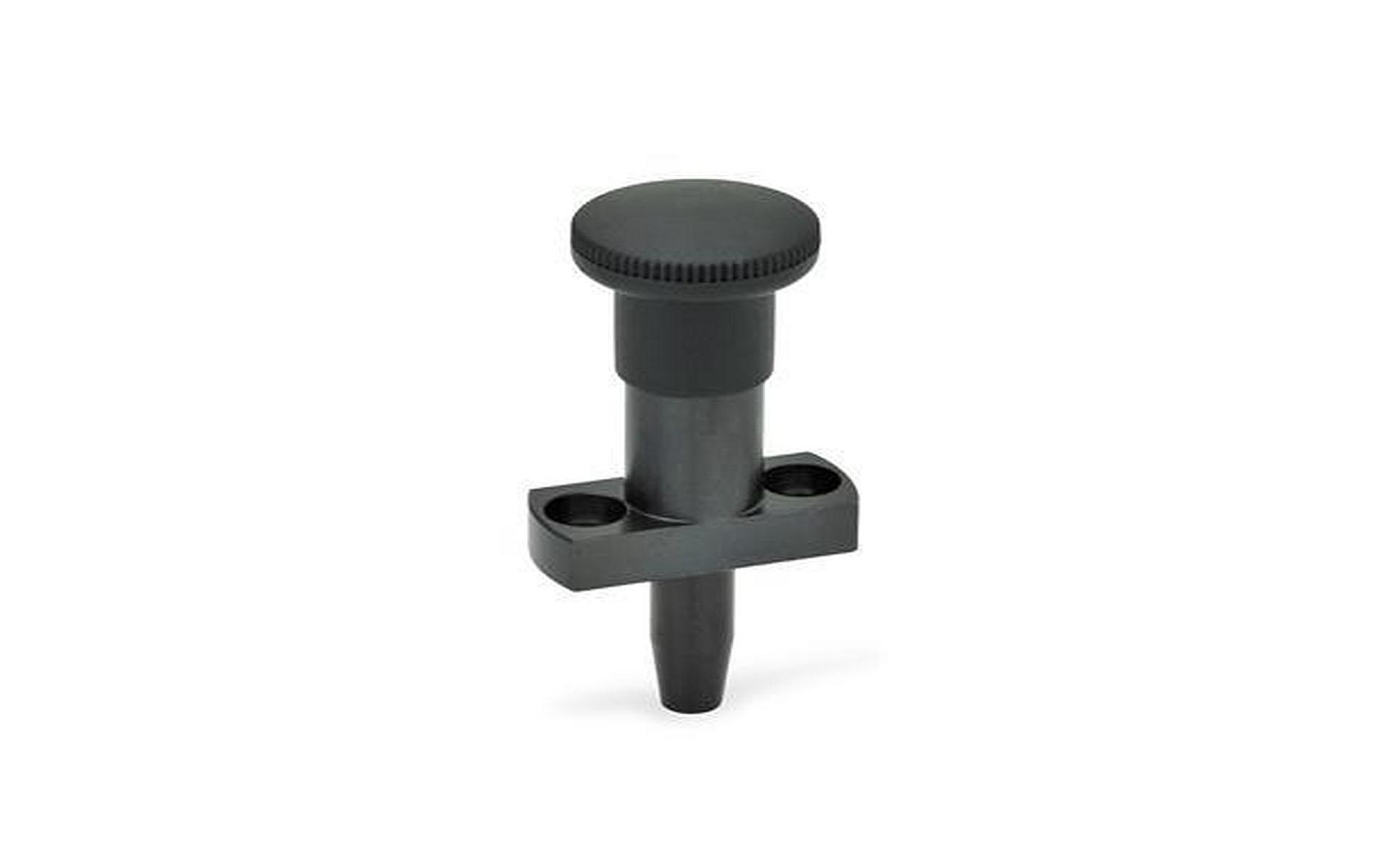

Rastbolzen, mit Präzisionspositionierung, Raststift konisch
Produktnummer:
05000960002
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Rastbolzen, mit Präzisionspositionierung, Raststift konisch"
Federnde Druckstücke werden zur Arretierung, sowie als An- und Abdruckstifte verwendet. Durch die geometrische Form der Kunststoff-Hülse wird eine Selbstklemmung erreicht, die Bohrungstoleranzen bis zu 0,2 mm ausgleicht. Außerdem erlaubt sie eine Montage von Hand und erleichtert einen Überkopf-Einbau.
| B (mm): | 16 |
|---|---|
| Federdruck (N): | 11,5 |
| Federdruck Ende (N): | 40 |
| Form: | C, mit Rastsperre |
| Hersteller: | Ganter |
| X-Line: | 1 |
| d1 (mm): | 10 |
| d2 (mm): | 28 |
| d3 (mm): | 5,3 |
| d4 (mm): | 38 |
| k (mm): | 26 |
| l1 (mm): | 24 |
| l2 (mm): | 12,6 |
| l3 (mm): | 11,4 |
| l4 (mm): | 51 |
| l5 (mm): | 8 |
| l6 (mm): | 27 |
| l7 (mm): | 11 |
| l8 (mm): | 11,4 |
| l8 max. (mm): | 12 |
| l9 (mm): | 23,5 |
