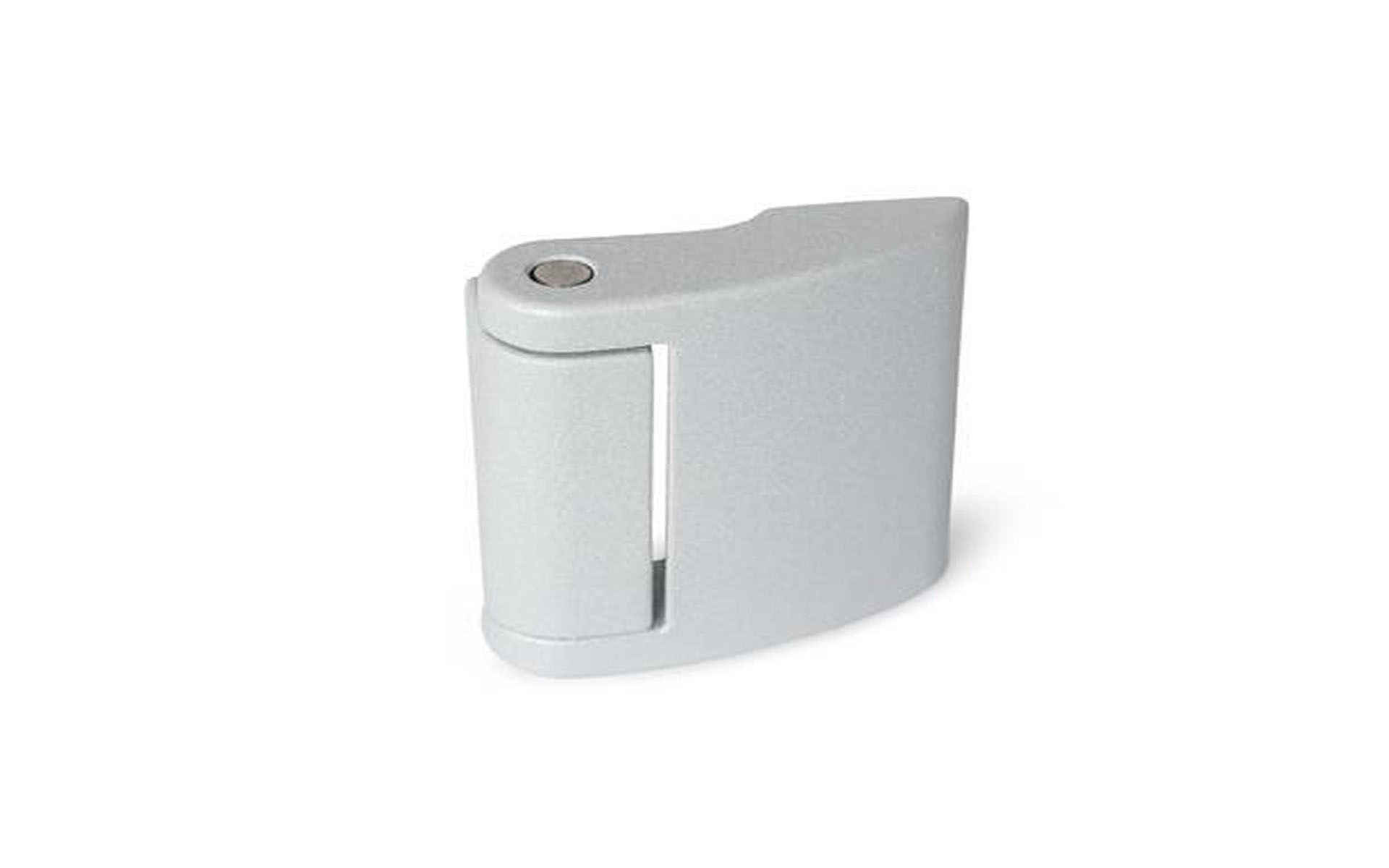

Scharniere | 40 mm | silber, strukturmatt | 42 mm

Produktinformationen "Scharniere"

Scharniere eignen sich durch ihr ansprechendes Design für die Verwendung an Maschinen und Anlagen, bei denen besonderes Augenmerk auf eine formschöne Gestaltung gelegt wird.

Durch die verdeckte und dadurch manipulationssichere Befestigung von der Rückseite wird die besondere Optik des Scharniers zusätzlich hervorgehoben.

Die Bohrungsabstände der Montagebohrungen m1 und m2 der kurzen Ausführung entsprechen den am Markt gängigen Scharnieren und können diese somit ersetzen.

Farbe:	SR
Form:	A, mit Gewindesacklöcher
Hersteller:	Ganter
X-Line:	1
d1:	M 5
d2 (mm):	5
h1 (mm):	15
h2 (mm):	9
l1 (mm):	40
l2 (mm):	42
l3 (mm):	34
l5 (mm):	12
l6 (mm):	18
m1 (mm):	25
m2 (mm):	25
t (mm):	6
Werkstoff:	Zink-Druckguss
