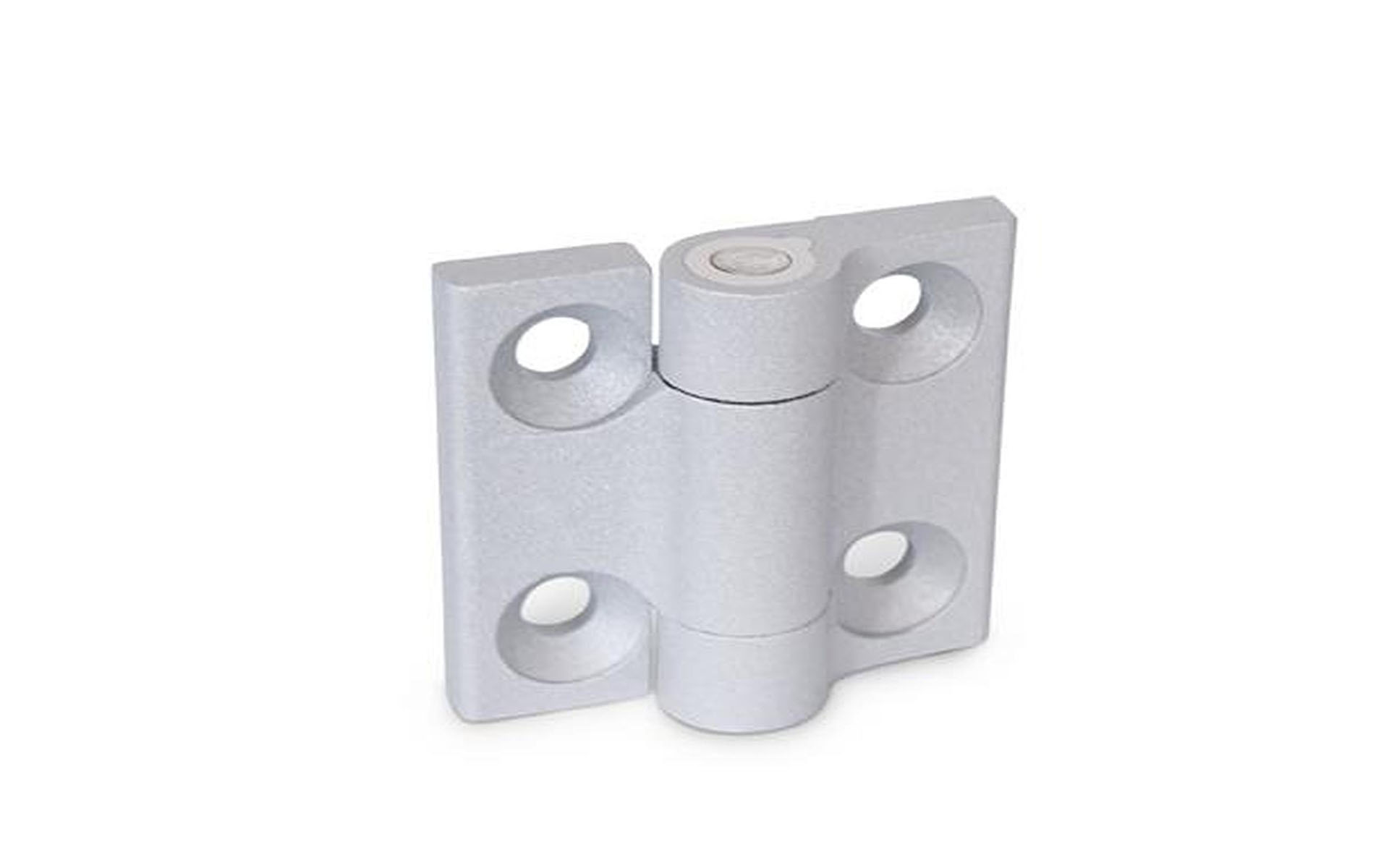

Scharniere, Zink-Druckguss, mit Rastung
Produktinformationen "Scharniere, Zink-Druckguss, mit Rastung"
Scharniere mit Rastung halten Türen und Klappen ohne zusätzliche Mechanik in den vorgegebenen Rastpositionen. Dies ist besonders bei häufigen Öffnungs- und Schließvorgängen zum Be- und Entladen an Maschinen und Anlagen, aber auch bei Wartungs- oder Reparaturarbeiten von Vorteil. Ein nicht erwünschtes, selbsttätiges Schließen bzw. Öffnen wird so verhindert. Die Form C2 stellt zudem sicher, dass die Tür bzw. Klappe im geschlossenen Zustand durch die -3° leicht an den Gehäuserahmen angedrückt wird.
| D (mm): | 8,3 |
|---|---|
| Farbe: | SR |
| Form: | A2, Rastpositionen, -90°, 0°, 90° und 180°, mittleres Haltemoment |
| Hersteller: | Ganter |
| Rückstelldrehmoment (Nm): | 1 |
| X-Line: | 1 |
| h1 (mm): | 18,5 |
| h2 (mm): | 7,8 |
| h3 (mm): | 9,5 |
| h4 (mm): | 19 |
| l1 (mm): | 60 |
| l2 (mm): | 60 |
| l3 (mm): | 20 |
| m1 (mm): | 36 |
| m2 (mm): | 36 |
| Werkstoff: | Zink-Druckguss |
