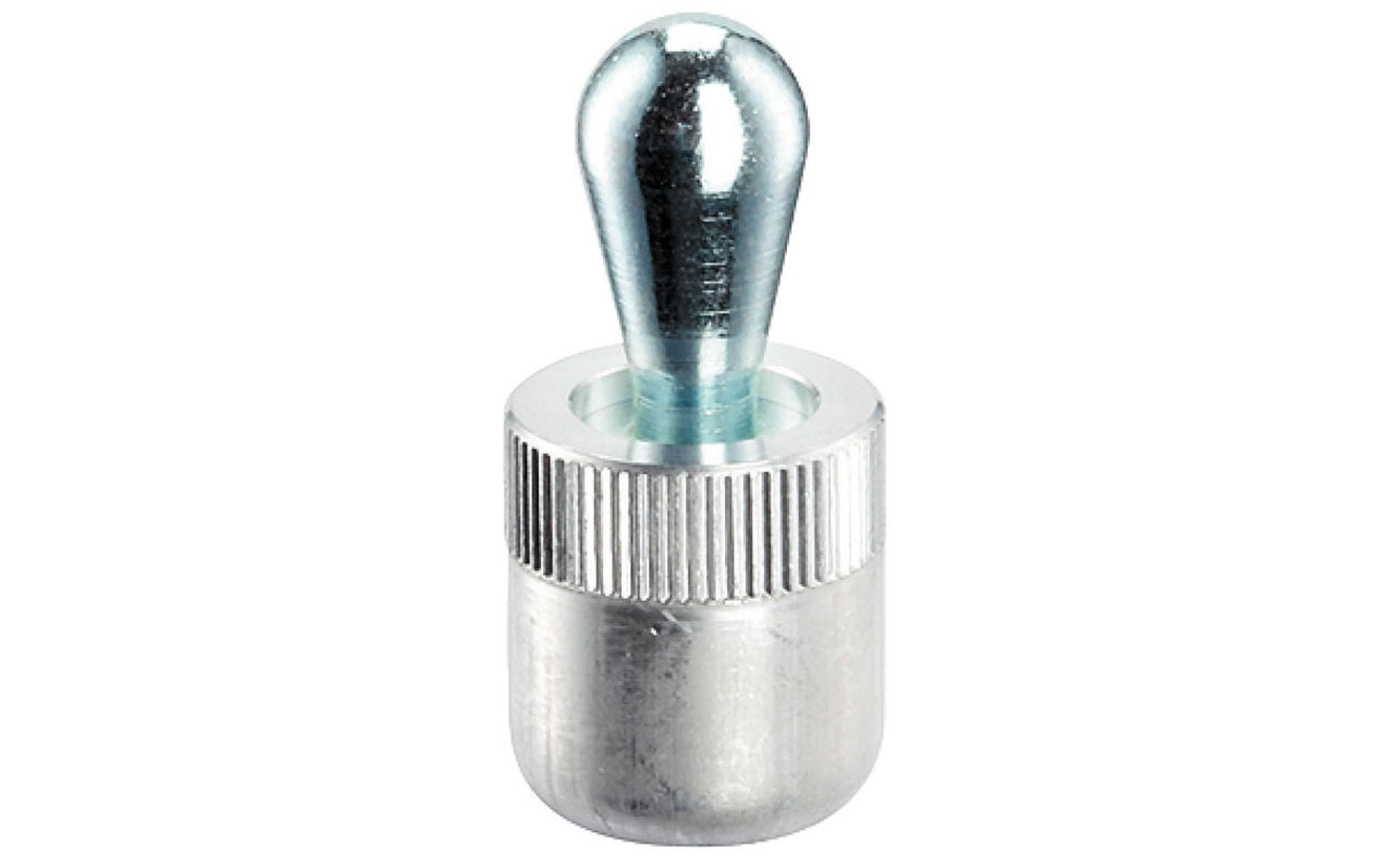

Seitendruckstücke, glatt, ohne Abdichtung - INCH/leichte Federkraft, d1=1/4 Zoll / d2=0,118 Zoll / Federkraft=~ 2,2 lb

Ab 3,46 €*

Preise exkl. MwSt. zzgl. Versandkosten

Durchmesser d1
Durchmesser d2
Federkraft
Stift
Produktnummer: 05000283001
Produktinformationen "Seitendruckstücke, glatt, ohne Abdichtung - INCH/leichte Federkraft, d1=1/4 Zoll / d2=0,118 Zoll / Federkraft=~ 2,2 lb"

Verwendung zum Positionieren und Andrücken wie z.B. beim Lackieren und Sandstrahlen.

Werkstoff

Hülse

  • Aluminium Al

Feder

  • Rostfreier Stahl

Stift

  • Stahl, einsatzgehärtet, galvanisch verzinkt

Montage

Montage durch Einpressen.

Formel zum Berechnen des Achsabstands für die Montagebohrung:

l0 = z/2 + w + x,

l0 = Achsabstand,

y = Werkstückhöhe,

w = Werkstücklänge,

x = Koordinatenmaß,

s = Hub,

z = Anschlagdurchmesser

Berechnung Maß x:

y größer oder gleich l2 - d2/2, dann x = d2/2 - s

oder

y kleiner als l2 - d2/2, dann x = d2/2 - s - [(l2 - d2/2 - y) * 0,123]

Kennzeichnung

Ausführung leichte Federkraft = Feder aus rostfreiem Stahl

D (h8) (Zoll): 01. Apr
Federkraft (lb): 2,2
Gewicht (oz): 0,023
Hersteller: Halder
Norm: DIN 179 A
Stift: Stahlstift
Temperatur max. (°F): 482
X-Line: 1
d1 (Zoll): 1/4
d2 (Zoll): 0,118
l1 (-0.08) (Zoll): 0,275
l2 (Zoll): 0,157
s (Zoll): 0,04
Werkstoff: Aluminium, Edelstahl, Stahl
