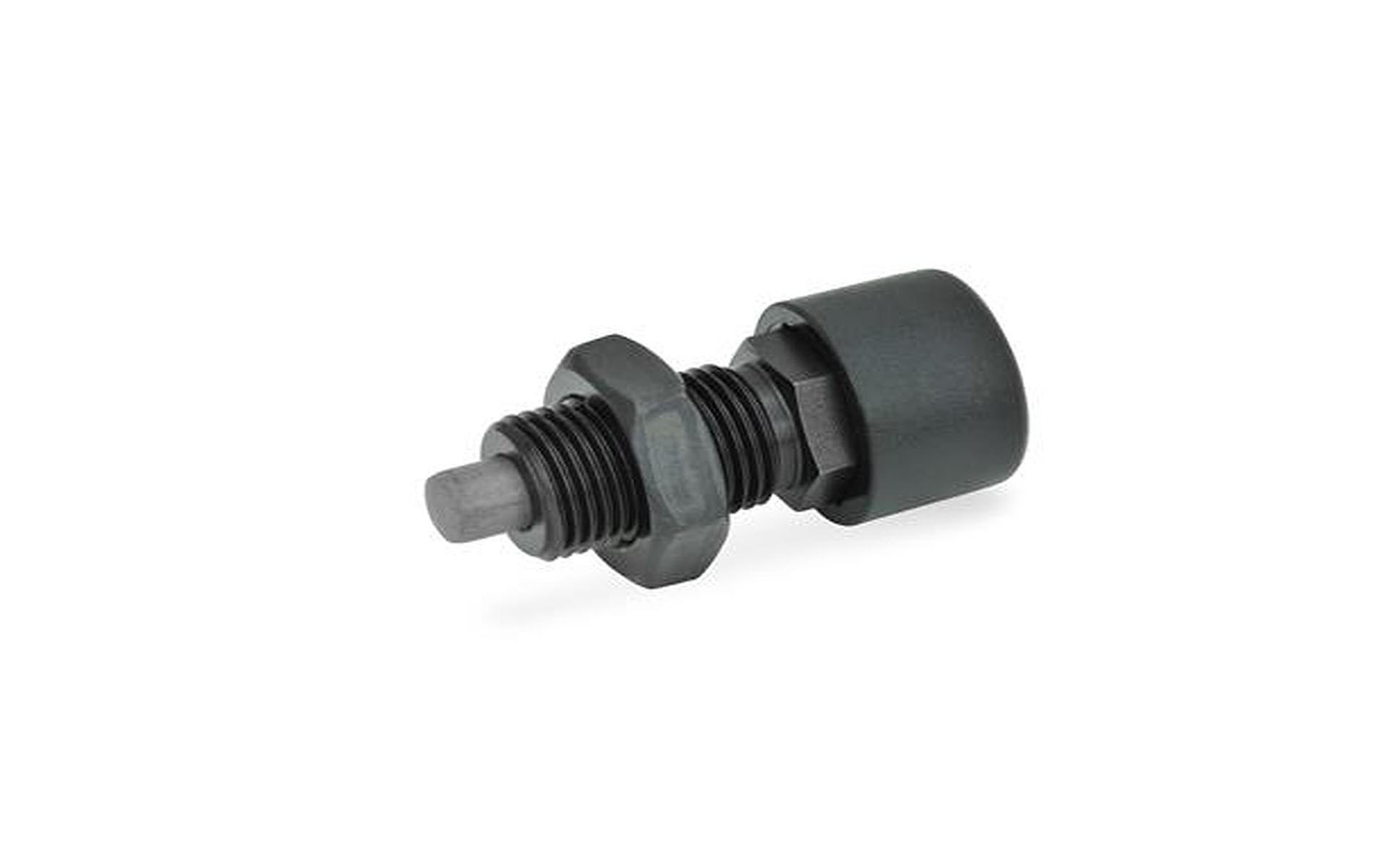

Verriegelungsbolzen, PUSH-PUSH-Verriegelungsmechanik
Produktinformationen "Verriegelungsbolzen, PUSH-PUSH-Verriegelungsmechanik"
Bei Verriegelungsbolzen ist eine sogenannte Herzkurvenmechanik integriert. Diese bewirkt, dass der Raststift allein durch Drücken des Betätigungsknopfes in der vorderen Endstellung verriegelt wird. Bei erneutem Drücken und Loslassen wird der Raststift wieder entriegelt und selbstständig eingezogen. (PUSH-PUSH-Verriegelungsmechanik). Es ist zu beachten, dass der Raststift keine axialen Kräfte aufnehmen kann und das Einziehen praktisch nur über Federkraft erfolgt. Hierfür muss der Raststift leicht zu bewegen sein.
| Aufnahmegewinde: | M 12 x 1,5 |
|---|---|
| Federdruck Anfang (N): | 8,5 |
| Federdruck Ende (N): | 25 |
| Form: | AK, mit Kontermutter |
| Hersteller: | Ganter |
| SW (mm): | 13 |
| X-Line: | 1 |
| d1 (mm): | 6 |
| d3 (mm): | 19 |
| e (mm): | 15 |
| l1 (mm): | 6 |
| l2 (mm): | 38 |
| l3 (mm): | 20 |
| l4 (mm): | 44,5 |
| l5 (mm): | 9 |
| w1 (mm): | 3 |
| w2 (mm): | 9 |
