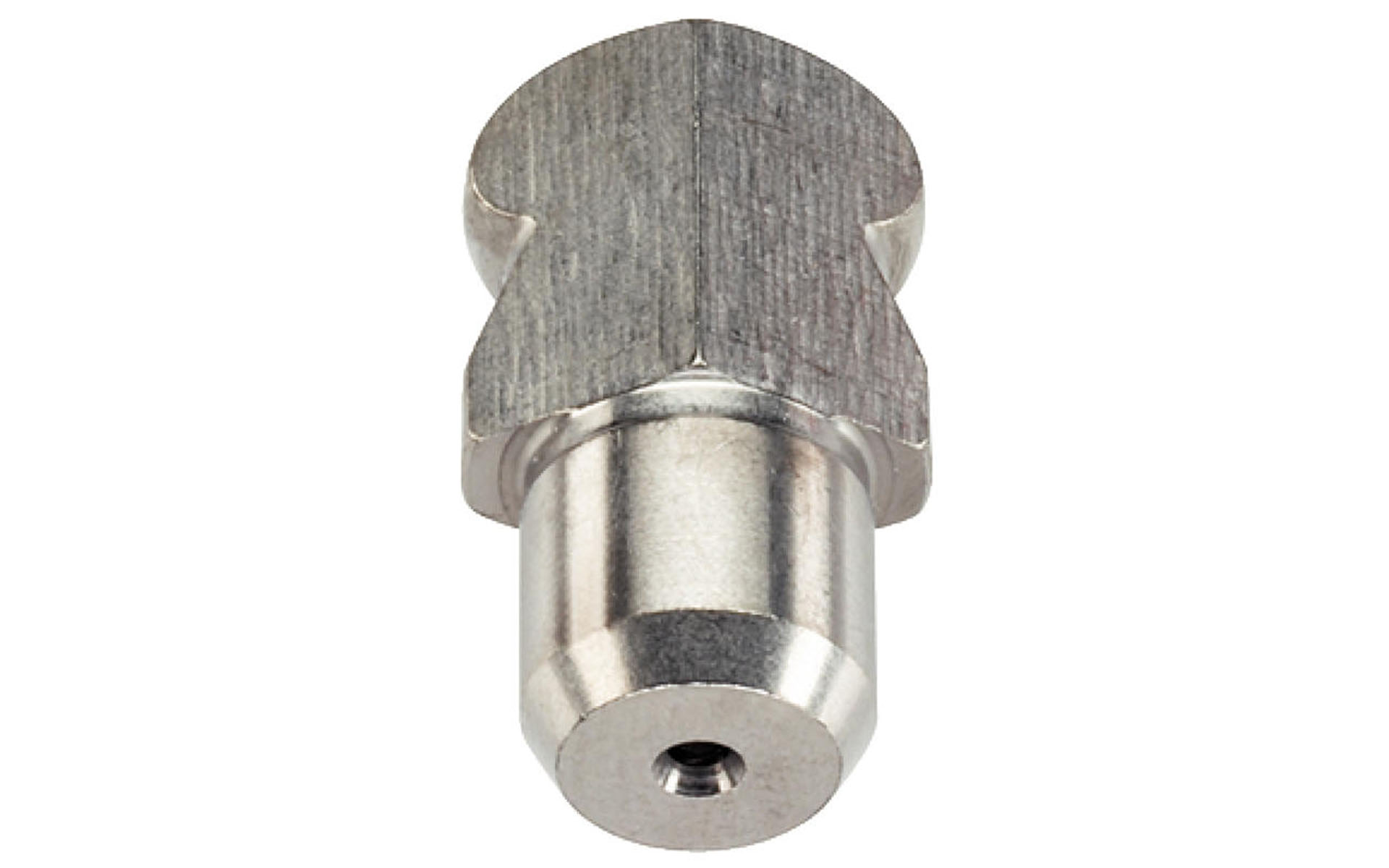

Aufnahmebolzen, mit Kugelansatz/Kugelansatz abgeflacht, d1=10mm / d2=7mm / Edelstahl
Produktinformationen "Aufnahmebolzen, mit Kugelansatz/Kugelansatz abgeflacht, d1=10mm / d2=7mm / Edelstahl"
Durch den Kugelansatz wird das Einlegen der Werkstücke erleichtert und verhindert ein Verkanten.
Werkstoff
- Rostfreier Stahl 1.4305, geschliffen, oberflächengehärtet
| Aufnahmebohrung (H7) (mm): | 7 |
|---|---|
| B (mm): | 2,5 |
| D1 (H7) (mm): | 7 |
| Gewicht (g): | 5 |
| Hersteller: | Halder |
| R (mm): | 2,5 |
| X-Line: | 1 |
| d1 (G6) (mm): | 10 |
| d2 (n6) (mm): | 7 |
| d3 (-0.01, -0.05) (mm): | 10 |
| d4: | M3 |
| l1 (mm): | 7 |
| l2 (mm): | 10 |
| l3 (mm): | 2,5 |
| t (mm): | 6 |
| Werkstoff: | Edelstahl |
