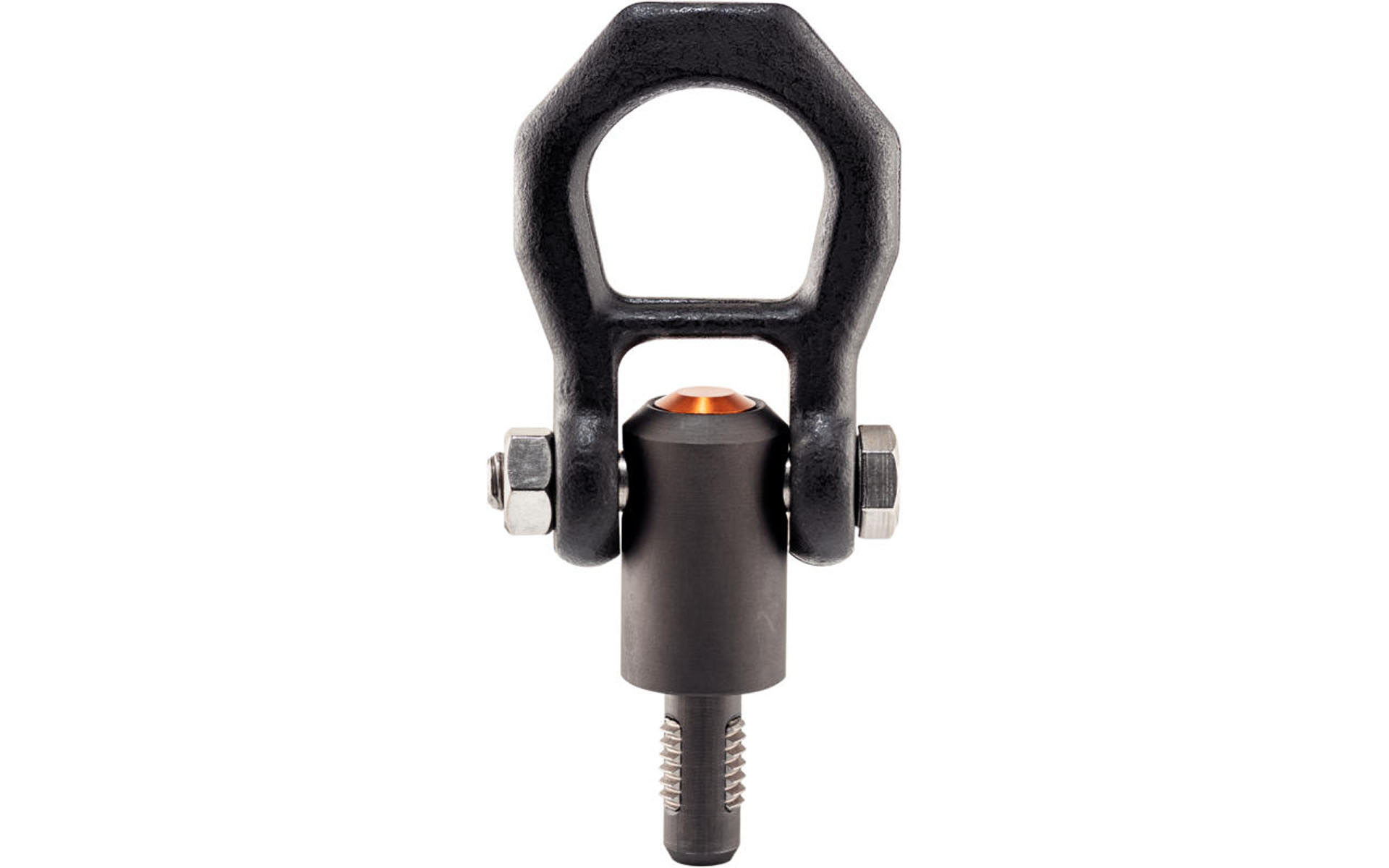

Gewindetragbolzen, selbstsichernd, d1=M10 / l1=14mm / Vergütungsstahl
Schnell und einfach einsetzbares, robustes Tragelement mit beweglichem Schäkel und Sicherungssteg gegen unbeabsichtigtes Lösen. Zum Heben von Lasten wird der Gewindetragbolzen in eine Gewindebohrung gesteckt. Im Gegensatz zu einer Ringschraube entfällt somit das zeitaufwändige ein- und ausschrauben.
Beide Ausführungen sind korrosionsgeschützt. Die Ausführung aus rostfreiem Stahl verfügt zudem über eine verbesserte Korrosions- und Witterungsbeständigkeit, dadurch ist sie auch für den Außeneinsatz geeignet. Weiterhin ermöglicht der hochfeste, ausscheidungsgehärtete Bolzen extreme Belastungen.
Werkstoff
Bolzenteil
- Vergütungsstahl, vergütet, manganphosphatiert
Druckknopf
- Aluminium, orange eloxiert
Gewindeelement
- Rostfreier Stahl 1.4542, ausscheidungsgehärtet
Schäkel
- Vergütungsstahl, vergütet, manganphosphatiert
Feder
- Rostfreier Stahl
Montage
Jedem Gewindetragbolzen ist eine Betriebsanleitung mit EG-Konformitätserklärung beigefügt.
Zum Einstecken in Gewinde.
Bedienung
Durch Drücken des Knopfes werden die Gewindeelemente entriegelt.
| Aufnahmegewinde: | M10 |
|---|---|
| F1 (N): | 3,9 |
| F2 (kN): | 1,5 |
| F3 (kN): | 1,5 |
| Gewicht (g): | 218 |
| Hersteller: | Halder |
| Norm: | DIN 179 A |
| Temperatur max. (°C): | 250 |
| X-Line: | 1 |
| d1: | M10 |
| d2 (-0.07) (mm): | 8,35 |
| d3 (mm): | 21,5 |
| l1 (mm): | 14 |
| l2 (mm): | 20 |
| l3 (mm): | 25,7 |
| l4 (mm): | 36 |
| l5 (mm): | 27 |
| l6 (mm): | 30 |
| l7 (mm): | 49 |
| l8 (mm): | 87,5 |
| l9 (mm): | 21,5 |
| l10 (mm): | 10 |
| Werkstoff: | Aluminium, Edelstahl, Stahl |
