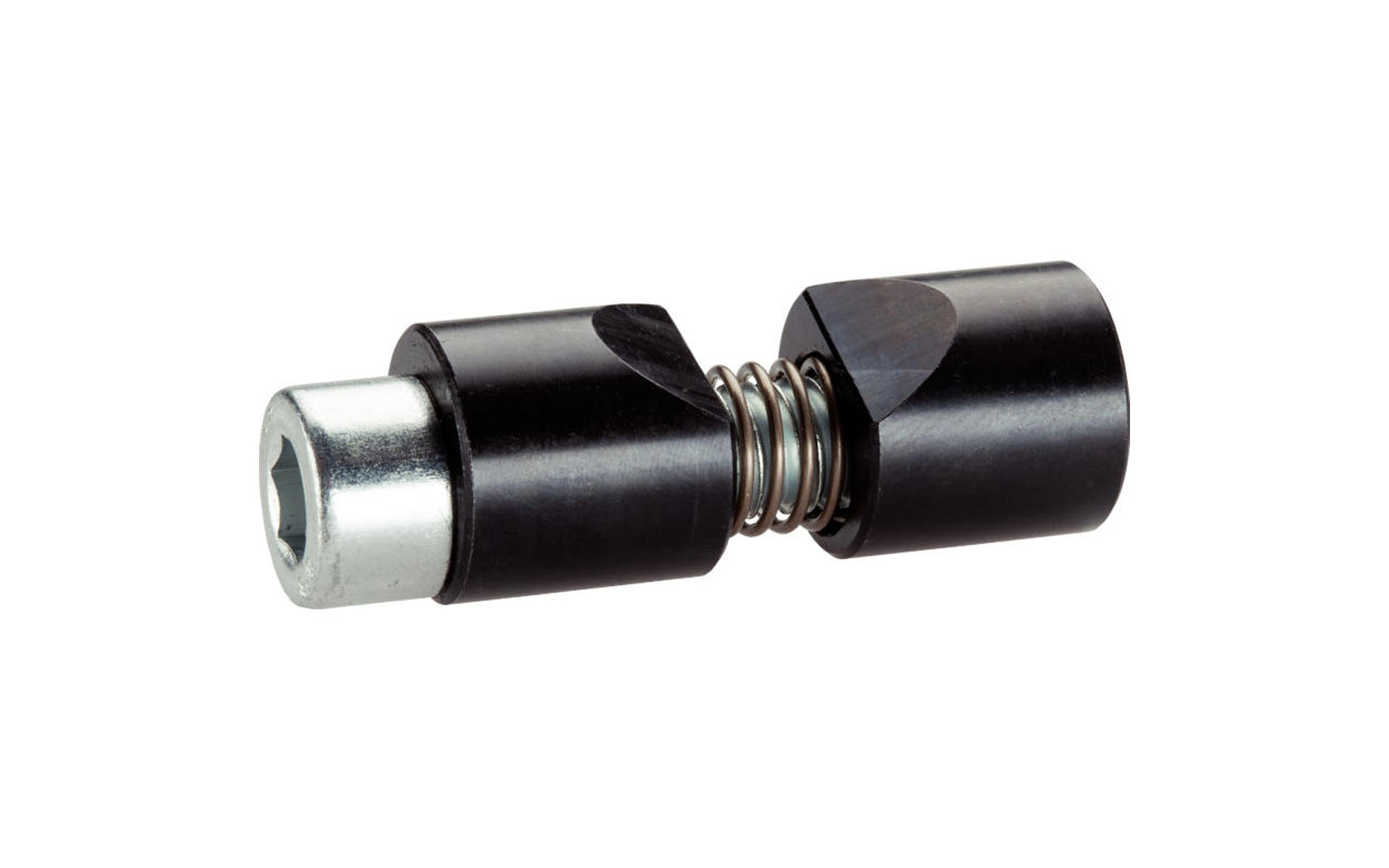

Spannrund, d1=8mm

18,50 €*

Preise exkl. MwSt. zzgl. Versandkosten

Durchmesser d1
Produktnummer: 17000284001
Alle Ausführungen
Produktinformationen "Spannrund, d1=8mm"

Mit dem Spannrund können runde Materialien wie z. B. Wellen, Achsen, Rohre, Stäbe axial und radial in Bohrungen schnell und präzise gespannt werden.

Werkstoff

Grundkörper

  • Stahl, brüniert

Spannschraube

  • Stahl, verzinkt (DIN 912)

Montage

  • Spreizung der Spannbacken entsprechend dem Durchmesser des zu spannenden Rundteils.
  • Spannrund mittels Montagewerkzeug in die dafür vorgesehene Bohrung einführen.
  • Rundteil in Position bringen.
  • Über Zylinderschraube SW spannen (Anzugsdrehmoment beachten).

Hinweise

Das Gewinde d3 dient zur Aufnahme des optional erhältlichen Montagewerkzeugs.

Anzugsdrehmoment (Nm): 2,9
CAD: 1
D1 (H7) (mm): 8
Gewicht (g): 7
Hersteller: Halder
L1 (+0.2) (mm): 2,8
SW (mm): 3
X-Line: 1
d1 (H11) (mm): 8
d2: M4
d2 (mm): 06. Okt
d3: M2,5
l1 max. (mm): 27
l2 (mm): 8
l3 (mm): 4
Werkstoff: Stahl
