Welle-Nabe-Spannsätze, mit Kontersechskant, d1=6mm / d2=12mm

Produktinformationen "Welle-Nabe-Spannsätze, mit Kontersechskant, d1=6mm / d2=12mm"

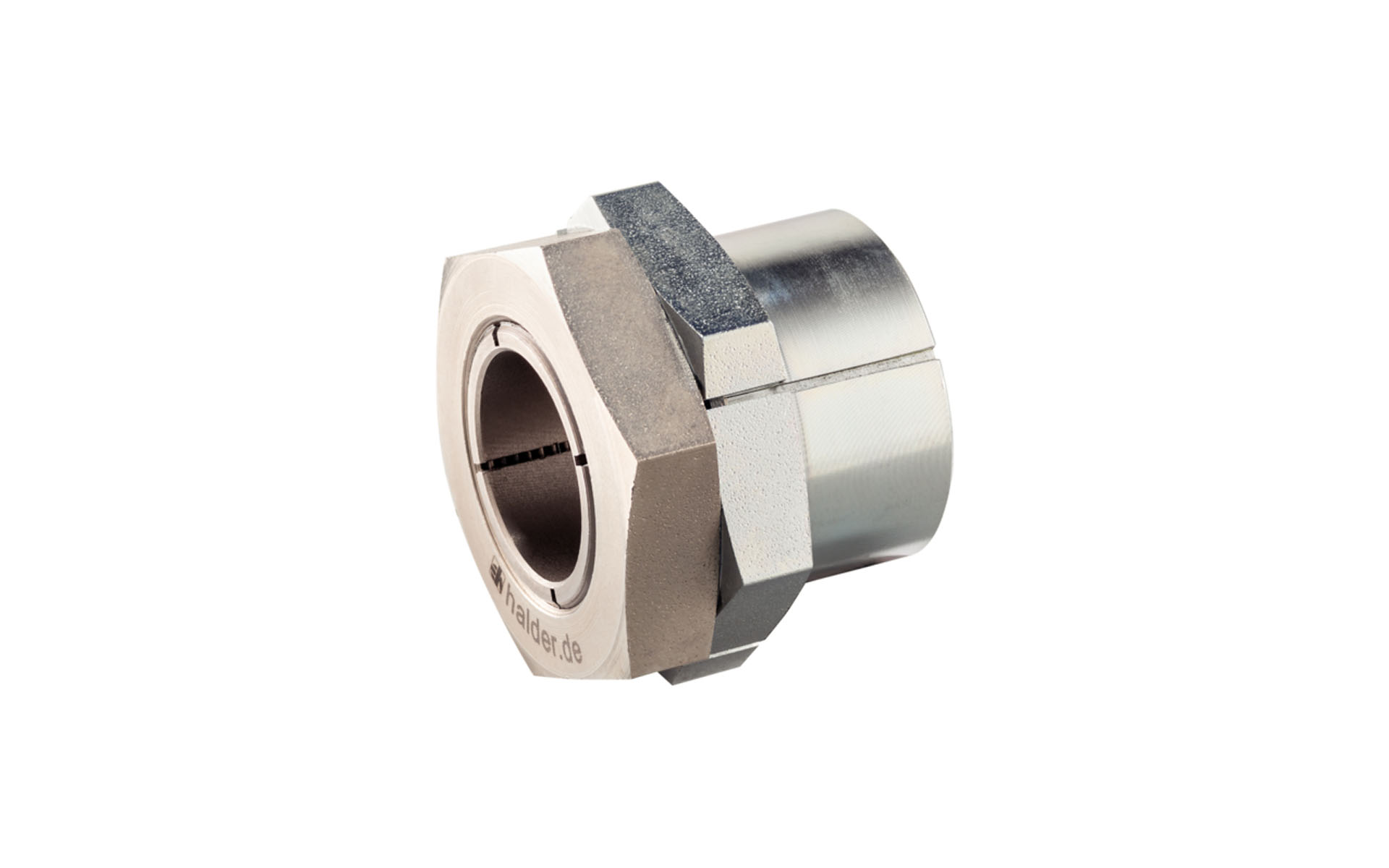

Es handelt sich hierbei um einen selbstzentrierenden und spielfreien Welle-Nabe-Spannsatz in korrosionsgeschützter Ausführung mit einem Außen- und einem Kontersechskant.

Die Rundlaufgenauigkeit der Welle-Nabe-Spannsätze beträgt 0,03mm.

Mit den Spannsätzen können alle Welle-Nabe-Verbindungen von Maschinenelementen, wie Kettenräder, Zahnräder, Riemenscheiben, Nocken, Hebel etc., einfach und kostengünstig hergestellt werden.

Werkstoff

Außenteil

  • Stahl, galvanisch verzinkt

Innenteil

  • Stahl, vernickelt

Mutter

  • Stahl, vernickelt

Montage

Der Kontersechskant am Außenteil erleichtert das Klemmen der Welle-Nabe-Verbindung bei leicht drehbaren Wellen. Montage durch Gabelschlüssel mit schmalem Stahlmaul (Dicke max. l2-l3).

Verweise

Montageanleitung, Einbaubeispiele und Technische Daten beachten.

Anzugsdrehmoment der Mutter TA max. (Nm): 9,9
D1 (H9) (mm): 12
D2 (H9) (mm): 6
Flächenpressung Nabe pN max. (N/mm²): 119
Flächenpressung Welle pW max. (N/mm²): 220
Gewicht (g): 17
Hersteller: Halder
SW (mm): 14
X-Line: 1
d1 (mm): 6
d2 (mm): 12
l1 (mm): 19
l2 (mm): 15
l3 (mm): 9
Übertragbare Axialbelastung Fa max. (kN): 4
Übertragbares Drehmoment M max. (Nm): 12,1
Werkstoff: Stahl
